Es conveniente para las partes con el procesamiento por lotes que son complejas, el multi-proceso y necesita muchas herramientas y a ls, M
Principal procesando la superficie curvada encajonada, compleja, cuerpo heterogéneo, placa, sistema, piezas de la placa, ampliamente utilizadas en electrónica, maquinaria, automóvil, automatización, defensa médica, nacional y otros campos de productos.
Características:
1. Manera linear de la bola del eje de la serie L X/Y, manera de la caja del eje de Z.
2. La alta estructura de la máquina de la rigidez puede cumplir el requisito que corta pesado al rápidamente correr.
3. Importan el acoplamiento, el transporte del eje, el eje, el tornillo de la bola, la manera linear, la revista de la herramienta, el cilindro unclamping y a otras partes fundamentales de marcas a nivel superior en Alemania, Japón y Taiwán para asegurar la precisión de alta calidad y alta de productos.
4. La configuración modular puede proporcionar opciones modificadas para requisitos particulares para cubrir diversa necesidad de proceso, con el líquido refrigerador a través de eje, tipo de espray del anillo eje, tipo eje, eje de la correa 8000rpm de la conexión directa 10000-15000rpm.
Especificación:

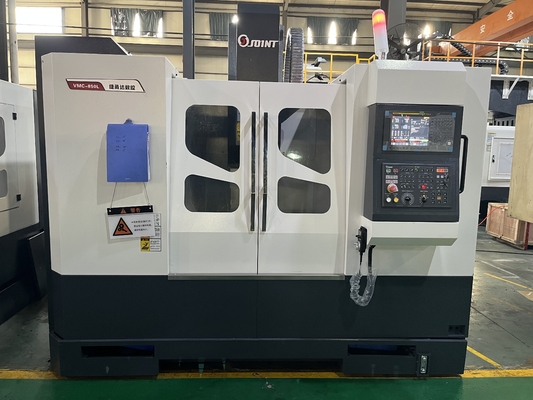

| Modelo |
VMC-850L |
| Tamaño de la tabla |
milímetro |
1000*500 |
| Viaje del eje de X |
milímetro |
800 |
| Viaje del eje de Y |
milímetro |
500 |
| Viaje del eje de Z |
milímetro |
500 |
| Distancia entre el eje y la tabla |
milímetro |
110~610 |
| Distancia entre el eje y la columna |
milímetro |
560 |
| Velocidad de rotación del eje |
RPM |
8000 |
| Forma cónica del eje |
|
BT40 |
| Motor del eje |
kilovatio |
7,5 |
| Tamaño de la ranura de T |
milímetro |
5-18*90 |
| Eje de X/Y |
|
Manera linear de la guía |
| Eje de Z |
|
Manera de la guía de la caja |
| Alimentación rápida del eje x |
m/min |
24 (30 máximos) |
| Alimentación rápida del eje de Y |
m/min |
24 (30 máximos) |
| Alimentación rápida del eje de Z |
m/min |
18 |
| Cortar la alimentación |
m/min |
10 |
| Colocación de exactitud |
mm/m |
0,008 |
| Unidad móvil del sistema mínimo |
milímetro |
0,001 |
| Dimensión |
milímetro |
2750*2380*2600 |
| Peso |
kilogramo |
5200 |
| Carga de la tabla |
kilogramo |
450 |
|
|
Accesorios estándar:
1. Sistema del regulador de Mitsubishi/Fanuc
2. cubierta completamente incluida
3. sistema neumático
4. sistema lubricante de Anto
5. sistema de líquido refrigerador del pedazo del trabajo
6. intercambio de calor
7. líquido refrigerador del aceite del eje
8. rueda de mano
9. interfaz RS232
10. luz alarmante
11 luz de trabajo
12. Cubierta de la manera de la guía
13. Documentos técnicos
14. Manual de la operación
|
Accesorios opcionales:
1. Tipo ATC del paraguas
2. tipo ATC del brazo
3. transportador de rosca
4. tipo de cadena transportador
5. tabla rotatoria
6. líquido refrigerador a través del eje (CTS)
|
Industria del uso:
Placa de la comunicación Recambios autos Accesorios médicos de la maquinaria
Descripción:
Paquete:
1. Nuestra plataforma de madera (caso de madera) fumigaría y puede conseguir el certificado de la fumigación.
2. Nuestro paquete tendrá muy cuidado para las piezas, accesorios para la máquina.
Cada parte, accesorio que necesita ser quitado de la máquina, utilizaremos algodón de la perla y la película transparente para embalarlos.
Y anote ellos.
