Datos del producto:
Pago y Envío Términos:
|
Tamaño de la tabla de funcionamiento: | 1000*550m m | Viaje del eje de X/Y/Z: | 800/540/550m m |
---|---|---|---|
Distancia del eje y de la tabla: | 95-645m m | Distancia entre el centro del eje y la columna: | 570m m |
Velocidad de rotación del eje: | 1000/12000/18000rpm | Motor del eje: | 7.5KW |
Carril de tres ejes: | Vía guía lienar del rodillo | Forma cónica/diámetro del eje: | BT40-140/BT40-150/HSKA63-150 |
Introducción:

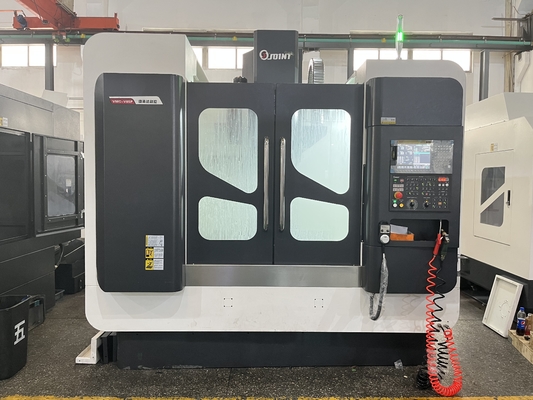

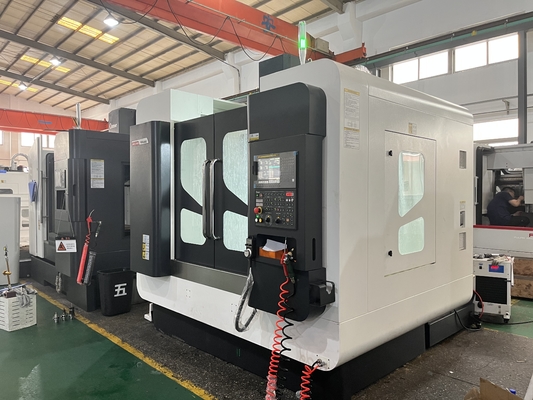

VMC-V85P es nuestro MEJOR modelo, suitale para procesar molde y piezas de la PRECISIÓN DE ALTA VELOCIDAD Y ALTA. Su diseño optimizado del fuselaje es más ventajoso en la parte que procesa la curva del effieience y del molde que procesa exactitud y cleaness. Puede ampliamente utilizado en los productos 3C, las piezas especiales autoautomatic de los aviones, electrónica, maquinaria, automotriz, procesion médico y otros campos del proceso de alta precisión del producto
Características de producto:
1. Usando el software de análisis del elemento finito y la tecnología de la detección de la vibración para probar su diseño del constructure del fuselaje en varias ocasiones, demostrating que V85P con altas características de la deformación-prueba de la estabilidad, asegurando rigidez entera de la máquina, y la vibración-proff al procesar velocidad.
2. La base ultra ancha, eje de X es los 0.39m más anchos que V85, que mejora la estabilidad de la máquina del grado y de la suavidad del movimiento.
3. De tres ejes adopta alta haber cargado y el carril de guía linear del alto rodillo de la rigidez, anchura del eje de X/Y/Z es 45m m, optimiza cortar la capacidad de la máquina.
4. Ningún diseño del contrapeso del martillo, tarifa del motor del aumento del eje de Z para mejorar la sensibilidad del eje de Z.
5. El Spam grande de la columna (260m m más anchos que V85), añadió la dirección vertical correcta e izquierda en el diseño de la plataforma. La revista de la herramienta está instalada horizontalmente en la plataforma izquierda, avoding el deformaton de la columna causado por la revista instalada lado de la herramienta. La columna adopta diseño de la raspa de arenque del palmo grande y los endolumen cruzan la estructura vigorosa, para el movimiento de alta velocidad de Z de la pieza satisfactoria del eje y orientar el requisito de alta velocidad de la rigidez de la rotación, con cuál será reducida asegurar el coeficiente total de la deformación de la columna y la vibración de la máquina-herramienta al mínimo.
6. El diseño reforzado caja del eje, reduce la vibración cuando el eje es rotación en velocidad, y mejorar capacidad del corte de máquina.
7. La echada del tornillo de la bola de V85P es 10, unaporciónmás pequeñaqueotrasconelhuecodedisminucióndeltornillode labolapara aumentarelprocesodeexactitud.
Fuselaje de los productos:
Base ancha estupenda
Carril linear del alto rodillo de la rigidez
Caja reforzada de Spinde Columna larga del palmo
Ningún diseño gordo del martillo
Accesorios estándar:
1. Sistema del regulador de Mitsubishi/Fanuc con la función AICC2 2. cubierta completamente incluida 3. sistema neumático 4. sistema lubricante de Anto 5. sistema de líquido refrigerador del pedazo del trabajo 6. intercambio de calor 7. escopeta de aire comprimido 8. arma de agua 9. líquido refrigerador del aceite del eje El flishing posterior 10 11 rueda de mano 12. Interfaz RS232 13. Luz alarmante 14. Luz de trabajo 15. Cubierta de la manera de la guía 16. Documentos técnicos 17. Manual de la operación 18. Tipo de cadena transportador de microprocesador 19. Refrigerador de aceite del eje 20. Cambiador de calor 21. revista de la herramienta 24T |
Accesorios opcionales: 2. eje 5 |
Descripción:
Persona de Contacto: vera
