Datos del producto:
Pago y Envío Términos:
|
Tamaño de la tabla de Woking: | 1300*600 | Viaje del eje de X/Y/Z: | 1000/600/600 |
---|---|---|---|
Distancia de la nariz del eje a la tabla de trabajo: | 180-780 | Distancia del eje a la columna: | 600 |
Colocación de exactitud: | 0,008 | Dimensión: | 3300*2670*2700 |
Alta luz: | fresadora vertical del CNC 11kw,VMC FRESADORA VERTICAL DEL CNC,centro de mecanización vertical vmc |
Introducción:
Este molde de la serie que procesa el centro de máquina del CNC tiene rigidez fuerte estupenda, refiere a algo de la necesidad de la serie del agujero de la multi-estación y del avión que procesa, el requisito de trabajar a máquina la precisión es más alto, especialmente el requisito de la forma y la tolerancia de la ubicación es particularmente estricta. Conveniente para el bloque de motor y la caja de cambios del automóvil, el cabezal y la caja del eje de máquina, el bloque de cilindro de motor diesel, vivienda del pupm del engranaje, bici del motor, vuelo espacial y aviación, maquinaria, hardware, industrias del instrumento tales como válvula, leva, modelo con formas complejas, cavidades y superficie compleja y otras partes del proceso. La consistencia de la precisión es calidad buena, estable mientras tanto puede acortar el ciclo de la producción, reduce el coste de producción.
Características de producto:
1. La guía de desplazamiento rectangular y amortiguamiento de la dureza (≥ 50HRC) se adopta para el carril de guía.
2. Palmo acanalado, ancho, caja larga del eje de la superficie de deslizamiento, capacidad antivibraciones y antitorsión fuerte. Estas características pueden asegurarse que cuerpo de máquina no esté deformada bajo corte pesado.
3. El diseño común del asiento alargado de la nuez y de asiento de silla de montar puede evitar con eficacia la inclinación de la mesa de trabajo en el extremo del movimiento y no causará la deformación de la mesa de trabajo. Asegure el doblez mínimo de la silla de montar, mejorar la exactitud dinámica de la mesa de trabajo, cumpla los requisitos del corte pesado, y mejore grandemente la rigidez que corta de la máquina-herramienta. Llevar los anillos de cierre.
Especificación:

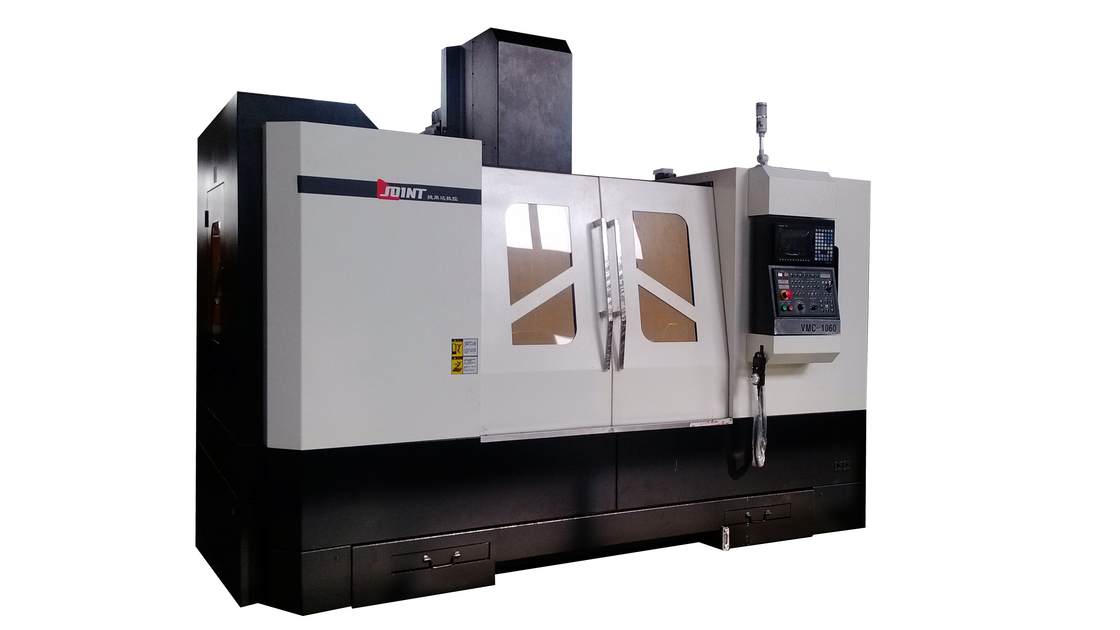

Modelo | VMC-1060 | ||
Tamaño de la tabla | milímetro | 1300*600 | |
Viaje del eje de X | milímetro | 1000 | |
Viaje del eje de Y | milímetro | 600 | |
Viaje del eje de Z | milímetro | 600 | |
Distancia entre el eje y la tabla | milímetro | 180-780 | |
Distancia entre el eje y la columna | milímetro | 600 | |
Velocidad de rotación del eje | RPM | 8000 | |
Forma cónica del eje | BT40 | ||
Motor del eje | kilovatio | 11 | |
Tamaño de la ranura de T | milímetro | 5-18*120 | |
Alimentación rápida del eje x | m/min | 15 | |
Alimentación rápida del eje de Y | m/min | 15 | |
Alimentación rápida del eje de Z | m/min | 12 | |
Cortar la alimentación | m/min | 8 | |
Colocación de exactitud | mm/m | 0,008 | |
Unidad móvil del sistema mínimo | milímetro | 0,001 | |
Dimensión | milímetro | 3300*2670*2700 | |
Peso | kilogramo | 7100 | |
Carga de la tabla | kilogramo | 800 |
Accesorios estándar: 1. Sistema del regulador de Mitsubishi/Fanuc |
Accesorios opcionales: 1. Tipo ATC del paraguas |
Caso del cliente:
Modelo del producto: VMC-1060
Requisitos del arreglo para requisitos particulares:
1. el espacio de 500 agujeros requiere exactitud dentro 0.01m m
2. El ángulo recto exterior de ambos lados del objeto está dentro 0.005m m
3. Exactitud de control ±0.01mm, diferencia ≤0.02mm del tamaño del molde
4. Se requieren la alta eficacia de proceso y la exactitud continua y estable.
Descripción:
Paquete: Tenemos el equipo logístico profesional para cargar y para descargar la máquina, con la grúa de Aerical, carretilla elevadora.
Persona de Contacto: vera
