Datos del producto:
Pago y Envío Términos:
|
nombre: | Tipo centro del pórtico de máquina de la columna del doble | Nombre del modelo: | BTMC-2204 |
---|---|---|---|
tabla: | 4000*1800m m | Viaje del eje de X/Y/Z: | 4000/2200/1000m m |
anchura del pórtico: | 2200m m | forma cónica del eje: | BT50 |
Velocidad de rotación: | 6000rpm | Eje Motor: | 22kW |
Alta luz: | fresadoras del CNC de la columna doble,Tipo fresadora del pórtico |

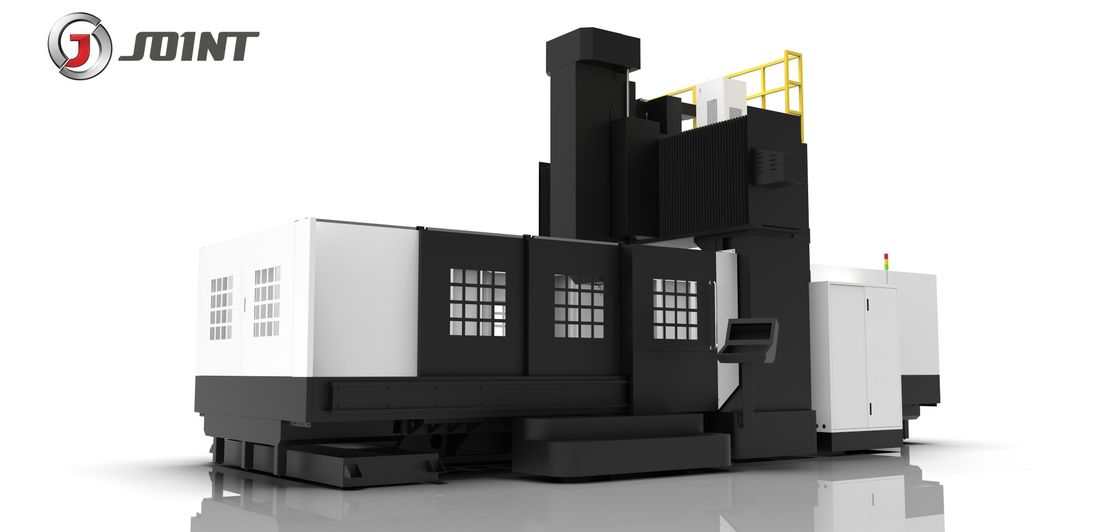

Centro que muele BTMC-2204 del CNC de la columna doble del pórtico
Este centro de mecanización del pórtico se compone principalmente de las piezas del tornillo del eje
sistema lubricante, el sistema de enfriamiento, el panel de la operación de control numérico y
el sistema de control electrónico. Se utiliza principalmente en Heavy Industries, tal como aviones,
los automóviles, las naves y la otra Heavy Industries. Procesa principalmente grande y complejo
objetos, tales como haces de los aviones, marcos y algunas piezas de maquinaria grande. En a
la palabra, longmen que procesan el centro es una máquina-herramienta grande diseñada para procesar
piezas complejas grandes, convenientes para las diversas industrias, especialmente industria grande de las piezas.
1. Manera de la guía:
El eje XY adopta la alta precisión, velocidad, pista y bola lineares de la diapositiva del alto rodillo portador
atornille para asegurar exactitud dinámica y vida de servicio durable. Z-AXIS se diseña con endurecido
desplazamiento de la pista.
2. Eje:
Encajone la estructura principal del eje, refuerzo interno, usando la ultra-precisión de la clase del NSK P4 de Japón
bisele el rodamiento de bolitas y la ayuda design.o del palmo grande que el eje puede soportar la parte radial fuerte
y el empuje axial, elimina la vibración bajo carga pesada del corte.
piezas 3.Transmission:
Tornillo de la bola transporte de la precisión y de la precisión importados de Taiwán. La instalación del tornillo de la bola
adopta la tecnología del pre-dibujo, que puede no sólo mejorar la rigidez de la transmisión
las piezas, pero también eliminan el alargamiento del tornillo de la bola causado por efecto de la tensión termal durante
la subida de la temperatura del tornillo de la bola en funcionamiento.
revista 4.Tool:
Tipo cambiador del disco de Taiwán DETA de herramienta automático.
Cambio de la herramienta del brazo mecánico, cambio de punto a punto de la herramienta solamente 1,9 segundos
cuerpo 5.Machine:
El cuerpo de máquina adopta el arrabio de aleación con el temple secundario para asegurar la estabilidad y
la confiabilidad del cuerpo y previene con eficacia la deformación del cuerpo.
6. Refrigerador del eje:
El refrigerador de aceite importado del eje, mejora la vida de servicio del transporte, y reduce el impacto
de la deformación termal del eje en la exactitud que trabaja a máquina.
Modelo | BTMC-2204 |
Tamaño de la tabla | 4000*1800m m |
Viaje de X/Y/Z | 4000*2200*1000m m |
Distancia entre la cabeza de la herramienta y la tabla | 250-1250m m |
Ranura de la tabla de trabajo Y (NO. - size*pitch) | 9-22*180m m |
Anchura del pórtico | 2200m m |
Velocidad de rotación del eje | 6000 RPM/minuto |
Forma cónica del eje | BT50 |
Motor del eje | 22KW |
Tamaño del tornillo de la bola del eje de X/Y/Z | 8016/6130/5010 |
Manera de la guía del eje de X/Y | 55/55 |
Alimentación rápida del eje de X/Y/Z | 8/10/12 m/min |
Colocación de exactitud | 0.01m m |
Alimentación del corte del eje de X/Y/Z | 8 m/min |
Dimensión | 10600*4300*5100m m |
Peso neto | 39000kg |
Carga máxima de la tabla | 10000kg |
1) Fanuc-OI frecuencia intermedia (5) sistema de control con el motor y la impulsión | 9) Sistema lubricante automático |
2) Tipo eje de la correa de la marca de 8000RPM/15KW/BT50 Taiwán | 10) Intercambio de calor |
3) El eje de X/Y es manera linear del rodillo, eje de Z es manera de la caja | 11) Piloto |
4) área de la mesa de trabajo de 4000*1800m m | 12) Herramienta y caja de herramientas |
5) Transportador de microprocesador de rosca | 13) Luz de trabajo |
6) Sistema neumático | 14) Interfaz RS232 |
7) Sistema de líquido refrigerador del pedazo del trabajo | 15) Manual de la operación |
8) Refrigerador del aceite del eje |
