Pórtico de la fresadora 1200m m de la columna del doble del CNC RS232

Name: Pórtico de la fresadora 1200m m de la columna del doble del CNC RS232
Brand: JOINT
SKU: BTMC-1220
Price: 1.00 USD
Availability: InStock
Rating: 5 (182 reviews)

RS232 CNC Double Column Milling Machine 1200mm Gantry

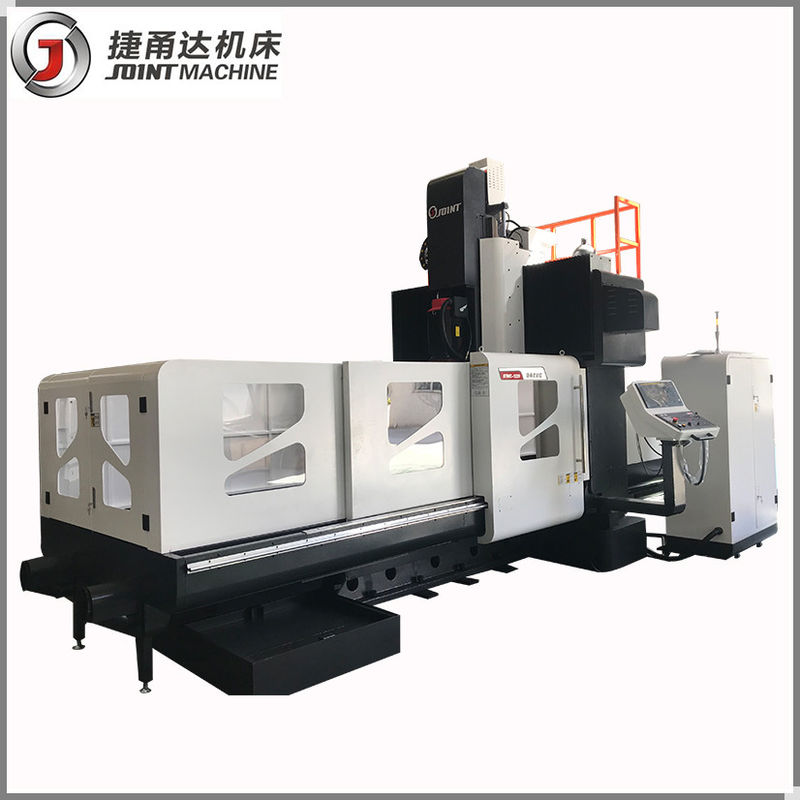

Ampliación de imagen : Pórtico de la fresadora 1200m m de la columna del doble del CNC RS232

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	JOINT
Certificación:	ISO 9001:2015
Número de modelo:	BTMC-1220

Pago y Envío Términos:

Cantidad de orden mínima:	1 SISTEMA
Precio:	NEGOTIATION
Detalles de empaquetado:	PALLTES DE MADERA/CASO DE MADERA
Tiempo de entrega:	Negociación
Condiciones de pago:	TT/LC
Capacidad de la fuente:	1000 sistemas/año

Contacto

Descripción detallada del producto

Tamaño de la tabla de funcionamiento:	900*2000m m	Viaje del eje de X/Y/Z:	2000/1200/800
Anchura del pórtico:	1220M M	T-ranura ninguna:	7-22-125
Cortar la alimentación:	8m/min	Colocación de exactitud:	los 0.01mm/m
Sistema mínimo de unidades móviles:	0.001m m	Dimensión:	726032103920m m
Alta luz:	Fresadora de la columna del doble RS232 , Fresadora de la columna del doble del CNC , máquina del CNC Vmc del pórtico de 1200m m

Ventajas dominantes:

1. X, eje de Y adopta al carril de guía linear del rodillo de la carga pesada; La operación de la tabla no excede la base; La tensión de la carga se lanza uniformemente; solucione la deformación causada por la carga pesada del tiempo largo en la tabla VMC de máquina.

2. El peso de la carga de la tabla mejora el cerca de 50% más alto que la misma especificación VMC de la máquina.

3. El la abertura de la puerta en ambos lados del diseño de la cubierta de la estructura del pórtico, convenientes para cargar y descargar grande el objeto y procesamiento.

4. Partes fundamentales de la alta precisión: Adopte el carril linear alemán/de Taiwán de la marca famosa de guía y el ballscrew, transporte de la precisión del grado de Japón NSK/P4, asegura la alta exactitud de la máquina.

5. Accesorios estándar: Eje mecánico de Taiwán BT50, X, carril de guía linear del rodillo de la carga pesada del eje de Y, manera de la caja del eje de Z; conveniente para el molde grande, piezas grandes, proceso de alta velocidad rígido del marco del molde.

6. Se analizan el haz, la columna y la base y diseñado para las barras de refuerzo, mejore el rigidit y y la resistencia de la deformación a conveniente los requisitos de alto trabajar a máquina especular de alta velocidad.

7. La estructura de una pieza de la alta columna rígida del haz se asegura de la estabilidad de la máquina en el corte fuerte y la situación que corta de alta velocidad. Con el microprocesador y la carretilla fáciles y económicos del transportador de tornillo.

8. Usando la tecnología de la remuneración de temperatura para mejorar el proceso de exactitud en la situación de proceso de largo tiempo.

Especificación:

Modelo		BTMC-1220
Tamaño de la tabla	milímetro	900*2000
Viaje del eje de X	milímetro	2000
Viaje del eje de Y	milímetro	1200
Viaje del eje de Z	milímetro	800
Anchura del pórtico	milímetro	1220
Distancia entre el eje y la tabla	milímetro	50~850/120~920 (el eje es BT50 Φ190) *
Velocidad de rotación del eje	RPM	8000/ 6000*
Forma cónica del eje		Largo nariz BT50 (Φ155)/nariz corta BT50 (Φ190) *
Motor del eje	kilovatio	15
Ranura de la tabla de trabajo T	No. - Size*Pitch	7-22*125
Tornillo del eje de X		6310
Tornillo del eje de Y/Z		5010
Manera linear de la guía del eje de X/Y		manera linear de la guía del rodillo de la carga pesada 45
Manera de la guía del eje de Z	m/min	Manera de la guía de la caja
Alimentación rápida del eje x	m/min	8
Alimentación rápida del eje de Y	m/min	12
Alimentación rápida del eje de Z	m/min	12
Cortar la alimentación	m/mm	8
Colocación de exactitud	mm/m	0,01
Mínimo fije la unidad móvil	milímetro	0,001
Dimensión (LWH)	milímetro	726032103920
Peso	kilogramo	14500
Carga máxima de la tabla	kilogramo	3000

Accesorios estándar:
1. sistema del regulador de Mitsubishi/Fanuc
2. cubierta completamente incluida
3. sistema neumático
4. sistema lubricante de Anto
5. sistema de líquido refrigerador del pedazo del trabajo
6. sistema de navegación del codificador del eje
7. Sistema de votos interno del codificador tres
8. rueda de mano
9. interfaz RS232
10. luz alarmante
11 luz de trabajo
12. Cubierta de la manera de la guía
13. Documentos técnicos
14. Manual de la operación
15. Dispositivo de rosca del transportador
16. Líquido refrigerador del aceite del eje
17. Intercambio de calor

Accesorios opcionales:
1. tabla rotatoria
2. líquido refrigerador a través del eje (CTS)
3. caja de engranajes
4. tipo ATC del brazo 24tools

Descripción:

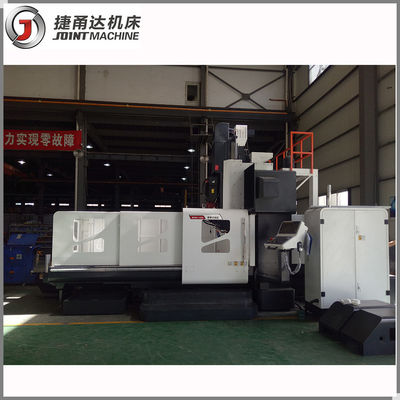

Pórtico de la fresadora 1200m m de la columna del doble del CNC RS232 0

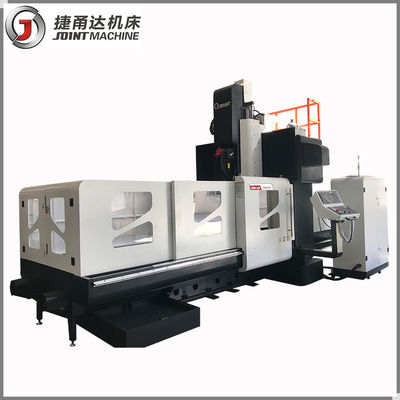

Pórtico de la fresadora 1200m m de la columna del doble del CNC RS232 1
