Datos del producto:
Pago y Envío Términos:
|
nombre: | Tipo centro del pórtico de máquina de la columna del doble | Nombre del modelo: | BTMC-2505 |
---|---|---|---|
tabla: | 5000*2300m m | Viaje del eje de X/Y/Z: | 5000/2700/1000m m |
anchura del pórtico: | 2700m m | forma cónica del eje: | BT50 |
Velocidad de rotación: | 6000rpm | Eje Motor: | 30kw |
Alta luz: | fresadoras del CNC de la columna doble,Tipo fresadora del pórtico |

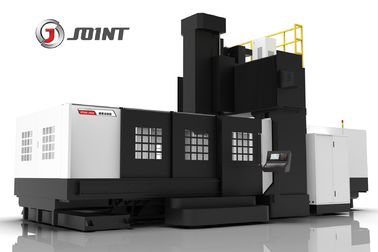

Centro que muele BTMC-2505 del CNC de la columna doble del pórtico
La estructura de la máquina-herramienta se analiza con ANSYS en todas las etapas del diseño de la fundación para garantizar
de trabajar a máquina continuo de alta velocidad y de alta precisión. Una prueba de la simulación para la deformación producida cuando
el centro de la carga de los osos de la máquina-herramienta se conduce para garantizar la rigidez de doblez excelente de la máquina-herramienta.
Modelo | BTMC-2505 |
Tamaño de la tabla | 5000*2300m m |
Viaje de X/Y/Z | 5000*2700*1000m m |
Distancia entre la cabeza de la herramienta y la tabla | 260-1260m m |
Ranura de la tabla de trabajo Y (NO. - size*pitch) | 7-22*125m m |
Anchura del pórtico | 2700m m |
Velocidad de rotación del eje | 6000 RPM/minuto |
Forma cónica del eje | BT50 |
Motor del eje | 30KW |
Tamaño del tornillo de la bola del eje de X/Y/Z | 8016/6316/5010 |
Manera de la guía del eje de X/Y | 55/55 |
Alimentación rápida del eje de X/Y/Z | 8/10/12 m/min |
Colocación de exactitud | 0.01m m |
Alimentación del corte del eje de X/Y/Z | 8 m/min |
Dimensión | 13000*5000*4800m m |
Peso neto | 54000kg |
Carga máxima de la tabla | 15000kg |
1) Fanuc-OI frecuencia intermedia (5) sistema de control con el motor y la impulsión | 9) Sistema lubricante automático |
2) Tipo eje de la correa de la marca de 6000RPM/30KW/BT50 Taiwán | 10) Intercambio de calor |
3) El eje de X/Y es manera linear del rodillo, eje de Z es manera de la caja | 11) Piloto |
4) área de la mesa de trabajo de 5000*2300m m | 12) Herramienta y caja de herramientas |
5) Transportador de microprocesador de rosca | 13) Luz de trabajo |
6) Sistema neumático | 14) Interfaz RS232 |
7) Sistema de líquido refrigerador del pedazo del trabajo | 15) Manual de la operación |
8) Refrigerador del aceite del eje |
Fabricante de la maquinaria de la precisión desde 1995.
¡Su experto confiado en equipemnt que moldea y que trabaja a máquina!
Q1. ¿Cómo puedo conseguir una cita?
A. Leave nosotros masaje con sus requements y nosotros de la compra le contestará CUANTO ANTES. Y usted puede entrarnos en contacto con directamente por el encargado o el teléfono comercial.
Q2. ¿Puede usted proporcionar la máquina modificada para requisitos particulares o SPM (máquina de propósito especial)?
A. Sí, proporcionamos las soluciones elegantes para nuestro cliente, para aumentar eficacia.
Q3. ¿Puede usted proporcionar el entrenamiento para las máquinas del CNC de la operación?
A. Sí, el entrenamiento libre en nuestra fábrica está disponible.
Q4. ¿Cómo sobre su precio?
A. Send yo los detalles sobre lo que usted necesita, usted conseguirá el mejor precio de China. El precio es
competitivo sobre el mundo.
Q5. ¿Cuál es sus términos de garantía?
A. Suministraremos un reemplazo para las piezas que demuestran ser defectuosas por un período de 12 meses,
el comenzar en el conocimiento de la máquina de fecha del embarque. La garantía extendida está disponible a la hora de compra. Entre en contacto con por favor su representante de ventas común para los detalles.
