Datos del producto:
Pago y Envío Términos:
|
nombre: | Tipo centro del pórtico de máquina de la columna del doble | Nombre del modelo: | BTMC-1525 |
---|---|---|---|
tabla: | 2000*1200m m | Viaje del eje de X/Y/Z: | 2000/1650/800m m |
anchura del pórtico: | 2000mm | forma cónica del eje: | BT50 |
Velocidad de rotación: | 6000rpm | Eje Motor: | 22kW |
Alta luz: | fresadoras del CNC de la columna doble,Tipo fresadora del pórtico |

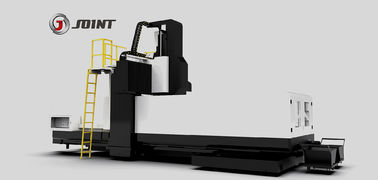

Tipo grande centro de máquina del CNC BTMC-1525 del pórtico del tamaño
Los bastidores grandes, tales como mesa de trabajo, cama, pilar, viga transversal y diapositiva soportan, son
hecho de la arena de alto grado de la resina. La cavidad interna de los bastidores es panal
como la estructura compuesta del arreglo. Se avanza el diseño. Todos los bastidores
se envejecen y se moderan dos veces. La tensión interna residual se elimina para estabilizarse
el material, asegura la estabilidad del objeto que procesa exactitud y la trabaja a máquina
vida de la herramienta. La mesa de trabajo es fija y la tabla de máquina ocupa una pequeña área.
1. Este tipo de máquina adopta la tecnología avanzada, típica de buen funcionamiento,
la estructura confiable, operación fácil, mantenimiento conveniente, es ampliamente utilizada en mecánico
departamento de proceso para el avión negro medio y pesado del metal no ferroso, inclinado
avión y el moler superficial del surco, etc….
2. Puede utilizar toda clase de cortador estándar, y tiene el esfuerzo de torsión del corte y profundidad de corte grandes.
3. La cama de la máquina, tabla, barra se fabrica con el arrabio de alta calidad, y tiene
dos que apagan para eliminar la tensión y la deformación.
Modelo | BTMC-1525 |
Tamaño de la tabla | 1200*2000m m |
Viaje de X/Y/Z | 2000*1650*800m m |
Distancia entre la cabeza de la herramienta y la tabla | 115-915m m |
Ranura de la tabla de trabajo Y (NO. - size*pitch) | 7-22*170m m |
Anchura del pórtico | 1650m m |
Velocidad de rotación del eje | 6000 RPM/minuto |
Forma cónica del eje | BT50 |
Motor del eje | 22KW |
Tamaño del tornillo de la bola del eje de X/Y/Z | 6310/5010/5010 |
Manera de la guía del eje de X/Y | 45/55 |
Alimentación rápida del eje de X/Y/Z | 8/10/12 m/min |
Colocación de exactitud | 0.01m m |
Alimentación del corte del eje de X/Y/Z | 8 m/min |
Dimensión | 7200*3700*4300m m |
Peso neto | 24000kg |
Carga máxima de la tabla | 3000kg |
1) Fanuc-OI frecuencia intermedia (5) sistema de control con el motor y la impulsión | 9) Sistema lubricante automático |
2) Tipo eje de la correa de la marca de 6000RPM/22KW/BT50 Taiwán | 10) Intercambio de calor |
3) El eje de X/Y es manera linear del rodillo, eje de Z es manera de la caja | 11) Piloto |
4) área de la mesa de trabajo de 1200*2000m m | 12) Herramienta y caja de herramientas |
5) Transportador de microprocesador de rosca | 13) Luz de trabajo |
6) Sistema neumático | 14) Interfaz RS232 |
7) Sistema de líquido refrigerador del pedazo del trabajo | 15) Manual de la operación |
8) Refrigerador del aceite del eje |
