Datos del producto:
Pago y Envío Términos:
|
nombre: | Tipo centro del pórtico de máquina de la columna del doble | Nombre del modelo: | BTMC-2202 |
---|---|---|---|
tabla: | 1800*2000m m | Viaje del eje de X/Y/Z: | 2000/2200/1000m m |
anchura del pórtico: | 2200m m | forma cónica del eje: | BT50 |
Velocidad de rotación: | 6000rpm | Eje Motor: | 22kW |
Alta luz: | fresadoras del CNC de la columna doble,Tipo fresadora del pórtico |

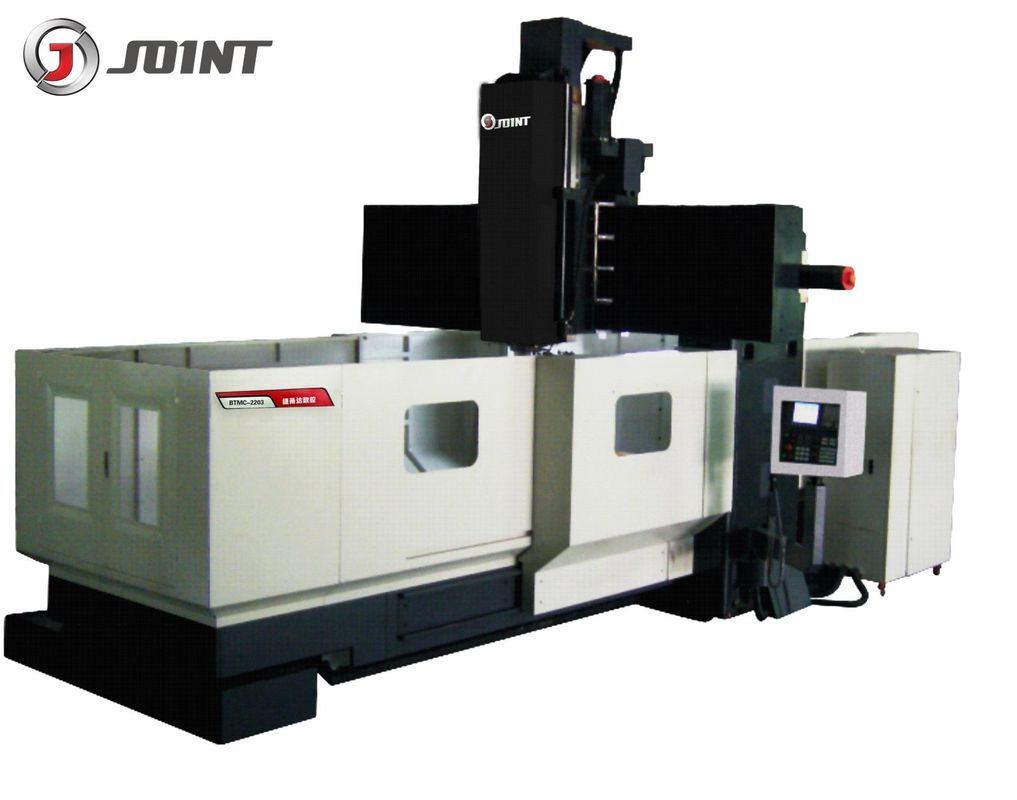

Centro que muele BTMC-2202 del CNC de la columna doble del pórtico
Los bastidores grandes, tales como mesa de trabajo, cama, pilar, viga transversal y diapositiva soportan, se hacen de alto grado
arena de la resina. La cavidad interna de los bastidores está panal-como la estructura compuesta del arreglo.
Se avanza el diseño. Todos los bastidores se envejecen y se moderan dos veces. La tensión interna residual
se elimina para estabilizar el material, aseguran la estabilidad del objeto que procesa exactitud y
vida de la máquina-herramienta. La mesa de trabajo es fija y la tabla de máquina ocupa una pequeña área.
1. partes bajas tales como cama, mesa de trabajo, columna, miembro cruzado, espolón y etc, hechos por de alta resistencia
arrabio, con el envejecimiento de calor y el tratamiento de VSR, con la alta propiedad mecánica.
2. El eje hecho por las piezas del eje de la alta exactitud y de la fuerza, con alta capacidad de carga en ambos
axial y radial; Ceña el tipo cabeza que muele, velocidad 6000r/min, impulsión de Max. Spindle por el motor servo;
El eje con el sistema de la limpieza, puede limpiar el diámetro interior de la forma cónica del eje.
3. Con el aire de alta presión para asegurarse de la exactitud de la herramienta para instalar.
4. el eje de X/Y/Z con la bola de la alta exactitud y de la fuerza atornilla, coopera con la lubricación automática,
alcance la alta velocidad de alimentación rápida, y el eje de Z con el dispositivo hidráulico de la balanza.
5. Este anillo-tipo del uso de la máquina incluyó la cubierta, la seguridad estructural y la confiabilidad.
Modelo | BTMC-2202 |
Tamaño de la tabla | 1800*2000m m |
Viaje de X/Y/Z | 2200*2200*1000m m |
Distancia entre la cabeza de la herramienta y la tabla | 250-1250m m |
Ranura de la tabla de trabajo Y (NO. - size*pitch) | 9-22*180m m |
Anchura del pórtico | 2200m m |
Velocidad de rotación del eje | 6000 RPM/minuto (8000rpm/min opcionales) |
Forma cónica del eje | BT50 (φ155/190mm) |
Motor del eje | 22KW |
Tamaño del tornillo de la bola del eje de X/Y/Z | 6310/6310/5010 |
Manera de la guía del eje de X/Y | 55/55 |
Alimentación rápida del eje de X/Y/Z | 8/10/12 m/min |
Colocación de exactitud | 0.01m m |
Alimentación del corte del eje de X/Y/Z | 8 m/min |
Dimensión | 7200*4300*5100m m |
Peso neto | 28500kg |
Carga máxima de la tabla | 4000kg |
Q1. ¿Cómo puedo conseguir una cita?
A. Leave nosotros masaje con sus requements y nosotros de la compra le contestará CUANTO ANTES. Y usted puede entrarnos en contacto con directamente por el encargado o el teléfono comercial.
Q2. ¿Puede usted proporcionar la máquina modificada para requisitos particulares o SPM (máquina de propósito especial)?
A. Sí, proporcionamos las soluciones elegantes para nuestro cliente, para aumentar eficacia.
Q3. ¿Puede usted proporcionar el entrenamiento para las máquinas del CNC de la operación?
A. Sí, el entrenamiento libre en nuestra fábrica está disponible.
Q4. ¿Cómo sobre su precio?
A. Send yo los detalles sobre lo que usted necesita, usted conseguirá el mejor precio de China. El precio es competitivo sobre el mundo.
Q5. ¿Cuál es sus términos de garantía?
A. Suministraremos un reemplazo para las piezas que demuestran ser defectuosas por un período de 12 meses,
el comenzar en el conocimiento de la máquina de fecha del embarque. La garantía extendida está disponible a la hora de
compra. Entre en contacto con por favor su representante de ventas común para los detalles.
