Un eje más alto del viaje BT40 de las hachas de Z afila el centro de mecanización automático vertical de proceso del metal del centro de máquina 1160*600*700 |
|
Datos del producto:
Pago y Envío Términos:
|
eje 3: | Manera cuadrada | viaje del eje x: | 1200mm |
---|---|---|---|
viaje del eje de y: | 700m m | viaje del eje de z: | 600 mm |
Alimentación rápida: | 15/15/12 m/min | Cortar la alimentación: | 8 m/min |
Velocidad del eje: | 8000rpm | Aplicación: | fabricación de moldes |
Alta luz: | máquina del CNC vmc,Centro que muele vertical |

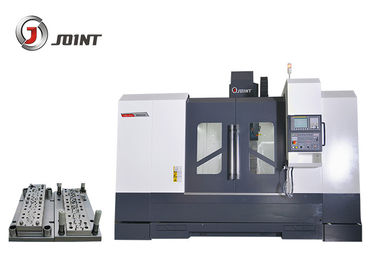

Centro de máquina del CNC VMC1270
1. X, Y, manera de la diapositiva de las hachas de Z se apaga y se fija para moldear el carril.
2. el cuerpo de máquina de la Alto-rigidez se asegura que los requisitos del corte pueda ser resuelto.
3. Acoplamiento, transporte del eje, eje, tornillo de la bola, manera linear de la diapositiva, revista de la herramienta,
importan el cilindro unclamping y a otras partes fundamentales de Alemania, Japón y
Taiwán remata marcas para asegurar la precisión de alta calidad y alta.
4. Termine el modelo del producto, de 540 a 1890, conveniente para diverso pequeño-medio
moldee el proceso.
5. La configuración modular, puede proporcionar opciones modificadas para requisitos particulares para encontrar a diversos clientes
proceso de necesidades: Oriente el líquido refrigerador del agua, eje-caso con engranaje, 12000-15000
RPM/eje mínimo de la conexión directa.
6. Este centro de máquina se centra en el molde que procesa, él también se adapta a proceso de las piezas del mecánico.
7. En este serie modela sobre 1580 emplean la técnica del control de la temperatura (nuestra patente)
para asegurar la estabilidad y la exactitud para el proceso de la largo-hora.
1. eje de la precisión de alta velocidad y alta de la marca famosa de Taiwán.
2. Revista de la herramienta opcional
3. Bastidor de arena de alta resistencia de la resina.
4. Transporte de NSK importado de Japón
5. Intermitentes automáticos lubrican el sistema
6. Cubierta completamente incluida
7. Fanuc, Simens, Mitsubishi, sistema de control del CNC de Syntec
Modelo | Unidad | VMC1270 | ||
Viaje | Eje X | milímetro | 1200 | |
Eje de Y | milímetro | 700 | ||
Eje de Z | milímetro | 600 | ||
Distancia entre el eje y la tabla | milímetro | 150-750 | ||
Tabla de funcionamiento | Tamaño de la tabla | milímetro | 1360*700 | |
Max. Load de la tabla | Kilogramo | 1000 | ||
Ranura de T | PC-milímetro-milímetro | 5-18-152.5 | ||
Colocación de exactitud | Eje de X/Y/Z | milímetro | 0.01/0.008/0.008 | |
Repetido colocando exactitud | Eje de X/Y/Z | milímetro | 0.008/0.006/0.006 | |
Eje | Velocidad de rotación del eje | RPM | 8000 | |
Forma cónica del eje | BT50 | |||
Diámetro | milímetro | Φ155 | ||
Modelo del remache | BT40 45° | |||
Alimentación rápida | Eje de X/Y/Z | m/min | 15/15/12 | |
Cortar la alimentación | Eje de X/Y/Z | m/min | 8 | |
Revista de la herramienta | Tipo del paraguas | Tamaño | Herramientas | 20 |
Tiempo también cambiante (T-T) | Sec | 6 | ||
Longitud del diámetro/peso máximos de la herramienta | milímetro | 134/250/15 | ||
Diámetro máximo de la herramienta (ninguna herramienta adyacente) |
milímetro | 185 | ||
Tipo del brazo | Tamaño | Herramientas | 24 | |
Tiempo cambiante de la herramienta (T-T) | sec | 3.5s | ||
Diámetro máximo /length/weight de la herramienta | milímetro | 110/200/15 | ||
Diámetro máximo de la herramienta (ninguna herramienta adyacente) |
milímetro | 200 | ||
Capacidad total de eléctrico | KVA | 35 | ||
Peso de la máquina |
Kilogramo |
9800 | ||
Dimensión | milímetro | 3560*3300*3100 |
Sistema del regulador de Fanuc
eje 8000Rpm
Cubierta por completo incluida
Sistema de navegación del codificador del eje
Sistema de votos interno de tres ejes del codificador
Sistema lubricante auto
Sistema neumático
Interfaz de RS 232
Unidad de la operación
RS232 luz del interfaz +working
Herramienta y caja de herramientas
El regulador de Siemens o el otro sistema del regulador
Líquido refrigerador del aceite del eje
Cambiador de calor
Tipo revista del paraguas de la herramienta
Tipo revista del brazo de la herramienta
Transportador auto de rosca
Tipo de cadena revista de la herramienta
Tabla rotatoria de 4 AXIS
Eje del espray del anillo
