Un eje más alto del viaje BT40 de las hachas de Z afila el centro de mecanización automático vertical de proceso del metal del centro de máquina 1160*600*700 |
Datos del producto:
Pago y Envío Términos:
|
viaje del eje x: | 1800m m | viaje del eje de y: | 900m m |
---|---|---|---|
viaje del eje de z: | 680m m | Alimentación rápida del eje de X/Y/Z: | 12/12/10 m/min |
Cortar la alimentación: | 8 m/min | Velocidad del eje: | 8000rpm |
Tamaño de la tabla: | los 2000*900MM | forma cónica del eje: | BT50 |
Alta luz: | fresadora CNC,Centro que muele vertical |

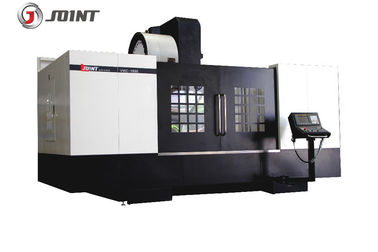

Centro de máquina de tres ejes del CNC de la manera de la caja VMC1890
1. X, Y, manera de la diapositiva de las hachas de Z se apaga y se fija para moldear el carril.
2. el cuerpo de máquina de la Alto-rigidez se asegura que los requisitos del corte pueda ser resuelto.
3. Acoplamiento, transporte del eje, eje, tornillo de la bola, manera linear de la diapositiva, revista de la herramienta,
importan el cilindro unclamping y a otras partes fundamentales de Alemania, Japón y
Taiwán remata marcas para asegurar la precisión de alta calidad y alta.
4. Termine el modelo del producto, de 540 a 1890, conveniente para diverso pequeño-medio
moldee el proceso.
5. La configuración modular, puede proporcionar opciones modificadas para requisitos particulares para resolver diferente
clientes que procesan necesidades: Líquido refrigerador del agua del eje, eje con engranaje
caso, 12000-15000 RPM/eje mínimo de la conexión directa.
6. Los focos de este centro de máquina en el molde que procesa, también se adapta a piezas del mecánico
proceso.
7. En este serie modela sobre 1580 emplean la técnica del control de la temperatura (nuestra
patente) para asegurar la estabilidad y la exactitud para el proceso de la largo-hora.
1. eje de la precisión de alta velocidad y alta de la marca famosa de Taiwán.
2. Revista de la herramienta opcional
3. Bastidor de arena de alta resistencia de la resina.
4. Transporte de NSK importado de Japón
5. Intermitentes automáticos lubrican el sistema
6. Cubierta completamente incluida
7. Fanuc, Simens, Mitsubishi, sistema de control del CNC de Syntec
Modelo | Unidad | VMC-1890 | ||
Viaje | Eje X | milímetro | 1800 | |
Eje de Y | milímetro | 900 | ||
Eje de Z | milímetro | 680 | ||
Distancia entre el eje y la tabla | milímetro | 160-840 | ||
Tabla de funcionamiento | Tamaño de la tabla | milímetro | 2000*900 | |
Max. Load de la tabla | Kilogramo | 1600 | ||
Ranura de T | PC-milímetro-milímetro | 5-22-165 | ||
Colocación de exactitud | Eje de X/Y/Z | milímetro | 0.08/0.008/0.008 | |
Repetido colocando exactitud | Eje de X/Y/Z | milímetro | 0.006/0.006/0.006 | |
Eje | Velocidad de rotación del eje | RPM | 8000 | |
Forma cónica del eje | BT50 | |||
Diámetro | milímetro | Φ190 | ||
Modelo del remache | BT40 45° | |||
Alimentación rápida | Eje de X/Y/Z | m/min | 12/12/10 | |
Cortar la alimentación | Eje de X/Y/Z | m/min | 8 | |
Revista de la herramienta | Tipo del paraguas | Tamaño | Herramientas | 20 |
Tiempo también cambiante (T-T) | Sec | 6 | ||
Longitud del diámetro/peso máximos de la herramienta | milímetro | 134/250/15 | ||
Diámetro máximo de la herramienta (ninguna herramienta adyacente) |
milímetro | 185 | ||
Tipo del brazo | Tamaño | Herramientas | 24 | |
Tiempo cambiante de la herramienta (T-T) | sec | 3.5s | ||
Diámetro máximo /length/weight de la herramienta | milímetro | 110/200/15 | ||
Diámetro máximo de la herramienta (ninguna herramienta adyacente) |
milímetro | 200 | ||
Peso de la máquina |
Kilogramo |
13500 | ||
Dimensión | milímetro | 4860*4300*3600 |
1. Fanuc frecuencia intermedia (5) eje 8000Rpm del sistema 2. del regulador
3. Sistema de navegación por completo incluido del codificador de la cubierta 4.Spindle
5. Sistema lubricante del codificador del auto interno de tres ejes del sistema de votos 6.
7. Interfaz del sistema neumático 8. RS 232
9. Luz de trabajo de la unidad 10. de la operación
11. Herramienta y caja de herramientas
