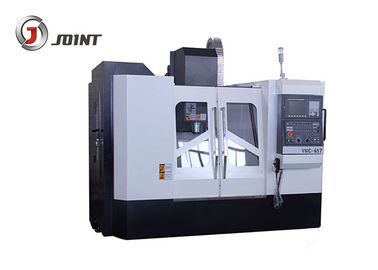

La alimentación rápida rápida de la máquina del CNC de la vertical del viaje 700m m de Z AXIS parte el proceso
Detalle rápido:
1. modelo linear de la manera de 3 ejes con eficacia alta y alta rigidez
2. viaje del eje de 657L3 Z creciente hasta 700m m para hacer frente con a un proceso más grande del objeto
3. Velocidad de rotación estándar del eje BT40 8000rpm, con 10000/12000rpm opcional
4. Alto cuerpo de máquina de la rigidez que apoya el proceso fuerte del corte
5. El acoplamiento, el transporte del eje, el eje, el tornillo de la bola, la revista slideway, de la herramienta linear, el cilindro unclamping y las piezas del othere se importan de marcas del nivel superior en Alemania, Japón y Taiwán para asegurar la precisión de alta calidad y alta de los productos.
6. Termine modelo, de 650L a 1890L, conveniente para el proceso pequeño-medio de las piezas de metal.
Uso del producto:
1. Apoya la perforación, moler, agujerear, el escariado, la extensión, y el otro proceso que golpea ligeramente rígido.
2. Conveniente para las variedades de producción de lote media y pequeña.
3. Proceso de la ayuda de las piezas del complejo de la alta precisión.
4. Tabla rotatoria del eje de la ayuda 4 para cumplir los requisitos de procesar piezas especiales.
Especificación del centro de máquina vertical VMC657L3
| Modelo |
Unidad |
VMC-657L3 |
| Viaje |
Eje X |
milímetro |
600 |
| Eje de Y |
milímetro |
500 |
| Eje de Z |
milímetro |
700 |
| Distancia entre el eje y la tabla |
milímetro |
120-820 |
| Tabla de funcionamiento |
Tamaño de la tabla |
milímetro |
800*500 |
| Max. Load de la tabla |
Kilogramo |
350 |
| Ranura de T |
PC-milímetro-milímetro |
3-18-144 |
| Colocación de exactitud |
Eje de X/Y/Z |
milímetro |
0.008/0.008/0.008 |
| Repetido colocando exactitud |
Eje de X/Y/Z |
milímetro |
0.005/0.005/0.005 |
| Eje |
Velocidad de rotación del eje |
RPM |
8000 |
| Forma cónica del eje |
|
BT40 |
| Diámetro |
milímetro |
Φ150 |
| Modelo del remache |
|
BT40 45° |
| Alimentación rápida |
Eje de X/Y/Z |
m/min |
30/30/30 |
| Cortar la alimentación |
Eje de X/Y/Z |
m/min |
10 |
| Revista de la herramienta |
Tipo del paraguas |
Tamaño |
Herramientas |
16 |
| Tiempo también cambiante (T-T) |
Sec |
6 |
| Longitud del diámetro/peso máximos de la herramienta |
milímetro |
100/200/8 |
| Diámetro máximo de la herramienta (ninguna herramienta adyacente) |
milímetros |
180 |
| Tipo del brazo |
Tamaño |
Herramientas |
24 |
| Tiempo cambiante de la herramienta (T-T) |
sec |
3.5s |
| Diámetro máximo /length/weight de la herramienta |
milímetro |
80/200/8 |
| Diámetro máximo de la herramienta (ninguna herramienta adyacente) |
milímetros |
150 |
| Capacidad total de eléctrico |
KVA |
15 |
| Peso de la máquina |
Kilogramo
|
5300 |
| Dimensión |
milímetro |
2750*2380*2800 |
Accesorios estándar:
Sistema del regulador de Fanuc/de Mitsubishi
Cubierta por completo incluida
Sistema de navegación del codificador del eje
Sistema de votos interno de tres ejes del codificador
Sistema lubricante auto
Sistema neumático
Interfaz de RS 232
Unidad de la operación
Luz de trabajo
Herramienta y caja de herramientas
Accesorios opcionales:
El regulador de Siemens o el otro sistema del regulador
Líquido refrigerador del aceite del eje
Tipo revista del paraguas de la herramienta
Tipo revista del brazo de la herramienta
Transportador auto de rosca
Tipo de cadena revista de la herramienta
Tabla rotatoria de 4 AXIS
Eje del espray del anillo
