Datos del producto:
Pago y Envío Términos:
|
nombre: | Centro de máquina doble de la columna | modelo: | BTMC1016 |
---|---|---|---|
Tamaño de la tabla: | 900*1800m m | Viajes: | 1600*1100*800m m |
Velocidad de rotación del eje: | 8000rpm | forma cónica del eje: | BT50 |
Eje Motor: | 15-18.5KW | Peso de la carga: | 2000kgs |
Alta luz: | fresadoras del CNC de la columna doble,tipo centro del puente de mecanización |

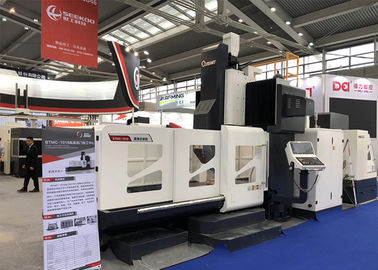

X centro de máquina de alta velocidad de la columna del doble de la alta precisión del viaje 1600m m de AXIS para hacer un molde BTMC1016
Característica de producto
1. La serie BTMC10 puede en vez del modelo de máquina grande del tamaño VMC (VMC1270 1370 1580 1690 1890)
2. La arena de alta calidad casted, tipo estructura del marco, Zaxis de la resina del pórtico emplea el sistema de manera laminado de la diapositiva, que se adapta a proceso de las piezas de la alta rigidez y de alta precisión
4. La buena exactitud estable, vida de servicio larga, peso del pedazo del trabajo del oso del donot del eje de Y, runningis de la mesa de trabajo más que la base de la tabla, soluciona la carga a largo plazo del transporte de la mesa de trabajo, causa la deformación
5. El peso de carga de la tabla está aumentando en el 50% que peso de la carga de máquina VMC
6. El eje de Z adapta la balanza del nitrógeno, velocidad mejorada del reatction, corre más suavemente de la máquina VMC con el martillo pesado
7. Adopta el diseño modular, que hizo muchos diverso tipo de modelo optimizado, que los satisfys el diverso cliente que procesa necesidades y requisitos de entrega rápidos
Foco de la industria
Se utiliza para moler, perforar, proceso automático acabado agujerear, golpear ligeramente y otro trabajar a máquina en porciones de industrias de la maquinaria,
por ejemplo es el soplo:
1. automóvil,
2. espacio aéreo,
3. poder-vehículo,
4. maquinaria de la materia textil,
5. maquinaria del embalaje,
6. industria que moldea, y así sucesivamente
Especificación del tipo centro del pórtico del CNC de máquina
Modelo | BTMC1016 |
Tamaño de la tabla | 900*1800m m |
Viaje de los aixs X | 1600m m |
Viaje del eje de Y | 1100m m |
Viaje del eje de Z | 800m m |
Anchura del pórtico | 1100m m |
Distancia entre el eje y la tabla | 150-950m m |
Velocidad de rotación del eje | 8000rpm BT40-10000/12000/15000Rpm opcional) |
Forma cónica del eje | BT50 (eje de la conexión directa BT40) |
Motor del eje | 15-18.5kw |
Tabla de trabajo Tslot | 7-22*125 |
Alimentación rápida del eje X | 18 |
Alimentación rápida del eje de Y | 18 |
Alimentación rápida del eje de Z | 18 |
Cortar la alimentación | 8 |
Colocación de exactitud | 0.01mm/mIN |
Unidad móvil de Min.set | 0.001m m |
Peso neto | 13000kgs |
Carga máxima de la tabla | 2000kgs |
Dimensión | 5200*2600*3400m m |
Configuración estándar
1. Sistema de FANUC
2. Exchaner del calor en gabinete de control eléctrico
3. Dispositivo de enfriamiento del tanque de agua
4. Generador de pulso manual
5. Dispositivo automático de la lubricación
6. Lámpara de Workong
7. Cubierta protectora externa
8. Lámpara amonestadora tricolor
9. Dispositivo que sopla del eje
10. Interfaz estándar de la salida RS-232
escopeta de aire comprimido 11.Handle
12. LCD
13. Arma de agua
14. Herramienta y caja de herramientas
15. Gabinete de control eléctrico
16. Manual de la operación
17. Transformador
Configuración opcional
1. Sistema de Mitsubishi
2. ATC (manipulante)
3. Dispositivo del enfriado por aceite del eje
4. Agua a través del dispositivo del centro del eje
5. Tipo separador del disco del aceite-agua
6. Mesa de trabajo de la rotación del CNC (el 4to eje)
7. Aire acondicionado en gabinete de control eléctrico
8. escala óptica lleno-incluida que detecta el sistema
9. Sistema measuting de la longitud automática de la herramienta
10. Cabeza de ángulo recto del manual/de Semi*autoatic
caja de engranajes 12.ZF
